产品简介

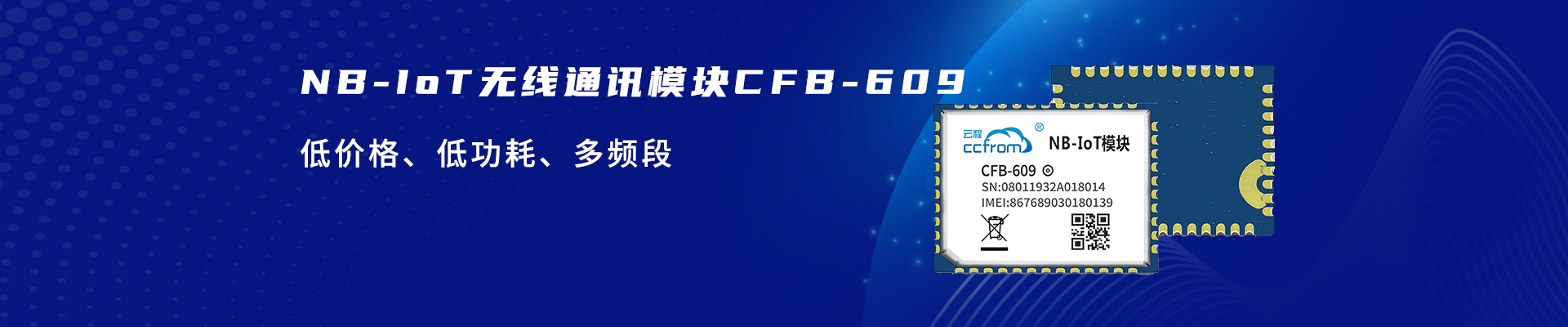

  • CFB-609B 是一款高集成度模块,支持 NB-IoT 标准通信,NB-IoT 支持 698-2180MHz 全频段,支持 Band 1、3、5、8、20 频段。支持 E-SIM 功能。它主要应用于低功耗的数据传输业务,符合 NB-IoT
  • 无线电通信协议(3GPP Release-13/14/15)标准。
  • CFB-609B 模块可与众多终端设备进行连接,内嵌 TCP/UDP/CoAP/MQTT/DTLS/DTLS+等数据传输协议,支持 3GPP Rel13/14/15 及扩展的 AT 命令。支持基站定位。几乎能满足所有物联网方面的应用需求。例如:智能计量、共享单车、智能停车、智慧城市、安防、资产追踪、智能家电、农业和环境监测等。
  • CFB-609B 支持二次开发,拥有 GPIO19 个,可以支持 SPIx1、UARTx3、I2Cx2、ADCx2、PWMx1标准接口。
  • CFB-609B 采用 LCC 贴片封装,并具有 20mm × 16mm × 2.2mm 的超小尺寸。
  • CFB-609B 模块采用了省电技术,功耗在省电模式(PSM)下,约 1uA。



产品优势



超低功耗、超高灵敏度 内嵌丰富的网络服务协议栈
尺寸紧凑的NB-IoT无线通讯模块 LCC贴片封装,适合批量生产
封装设计兼容云程科技CFB-801模块,易于产品升级 通过提供参考设计、评估板和及时的技术支持可满足客户产品快速上市要求





产品规格



供电

VBAT 供电电压范围:2.1V-4.2V

典型供电电压:3.6V

省电

PSM 下最大耗流:1uA

频段

Band 1、3、5、8、20

发射功率

23dBm±2dB

温度范围

正常工作温度:-35°C ~ +75°C *1

扩展工作温度:-40°C ~ - +85°C *2

USIM 卡接口

支持 USIM 卡:1.8V/3V

天线接口特征阻抗

50 欧姆

串口

主串口:AT 命令传输或数据传输,波特率 115200bps,

升级串口:软件升级波特率 115200bps

物理特征

尺寸:长 20±0.2 mm,宽 16±0.2 mm,厚 2.2±0.2 mm

重量:1.6g

固件升级

调试串口
