产品简介

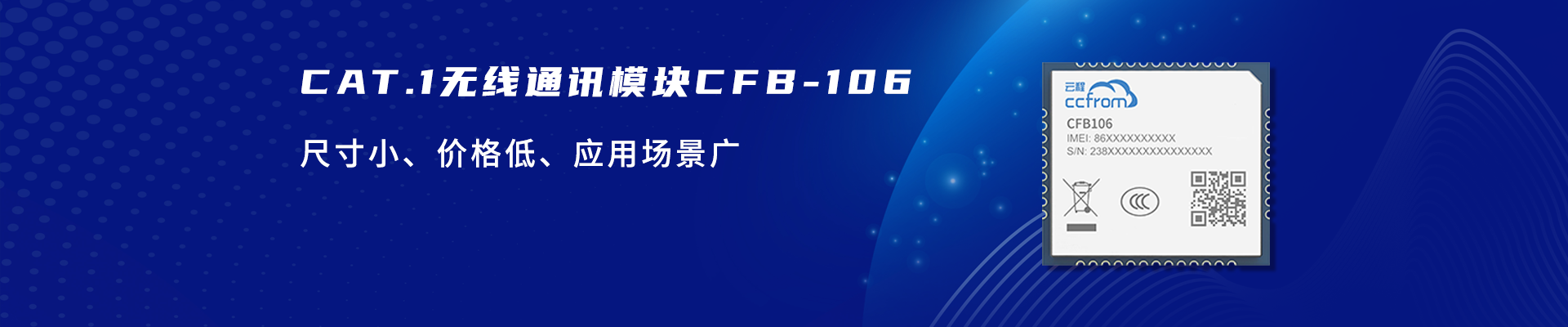

  • CFB-106是一款LTE Cat1多模无线通信模组,支持最大下行速率10Mbps和最大上行速率5Mbps。体积小巧,功能齐全,性价比高。
  • CFB-106支持TCP/UDP/FTP*/HTTP/HTTPS*/MQTT 等数据传输协议及3GPP标准AT指令、增强的AT扩展指令。具有丰富的外围接口,可与众多终端设备、传感器进行连接使用,满足物联网的应用需求,广泛应用于移动支付、智能家居、安防监控、智能抄表、环境监测、资产追踪、共享设备等领域。
  • CFB-106模组是LCC+LGA封装的贴片式模组,共9个引脚尺寸仅有17.7mmX15.8mmX2.4mm



产品规格



无线频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

输入工作电压

VBAT 供电电压范围:3.3V~4.5V;

典型供电电压:3.8V

发射功率

Class 3 (23dBm±2dB) for LTE-FDD bands

Class 3 (23dBm±2dB) for LTE-TDD bands

LTE Cat1 特性

(受网络侧影响)

支持 1.4/3/5/10/15/20 MHz 射频带宽

LTE-FDD:最大下行速率 10Mbps,最大上行速率 5Mbps

LTE-TDD:最大下行速率 8Mbps,最大上行速率 3Mbps

网络协议

IPV4/IPV6/TCP/UDP/MQTT/HTTP/HTTPS/PPP/FTP/SSL/NITZ/SMTP*等

支持 PAP 和 CHAP 协议

短消息(SMS)

文本与 PDU 模式

点对点短信收发

短信小区广播

SMS 短信息存储:(U)SIM卡

(U)SIM 卡接口

支持双 USIM/SIM 卡:1.8V/3.0V

I2C 接口

支持标准模式最大速率 100Kbps,高速模式下可达 400Kbps

PCM 接口

外接 Codec 芯片:

支持从模式

支持短帧模式

支持 16 位线性编码格式

UART 接口

AT 串口(MAIN_UART)

◇ 用于 AT 命令,LTE 数据传输

◇ 波特率最大为 921600bps,默认 115200bps

◇ 支持 RTS 和 CTS 硬件流控

Debug 串口(DBG_UART)

◇ 用于软件调试输出部分日志

◇ 波特率:115200bps

USB 接口

兼容 USB2.0(只支持从模式),数据传输最大达 480Mbps

■ 用于 AT 命令传输、数据传输、固件调试和固件升级

■ USB 虚拟串口驱动,支持 Linux2.6-5.4 、Windows7/8/10 等操作系统下使用*

AT 命令

■ 符合 3GPP TS 27.007、3GPP TS 27.005 定义的命令

■ 增强型 AT Command

功能按键接口

开机/关机、复位接口



天线接口

4G LTE 天线(ANT_MAIN)

50Ω RF 特性阻抗

定位功能

支持 Wi-Fi Scan 定位,与 4G LTE 共用天线

网络指示

NET_MODE 和 NET_STATUS 指示注册网络状态

软件升级

可通过 USB 或者 FOTA 升级

温度范围

工作温度范围:-35℃~75℃

■ 扩展工作温度:-40℃~85℃

■ 存 储 温 度:-45℃~90℃

物理特性

尺寸:17.7(L)x15.8(W)±0.10mm

■ 重量:约 2.0g

■ 器件均符合 EU RoHS 标准

厚:2.4(H)±0.2mm















产品资料下载

CFB106双卡 Cat1通讯模组规格书 V1.0.pdf
